Bo mạch điều khiển (mainboard) và remote từ xa là hai bộ phận quan trọng nhất điều hành toàn bộ hoạt động đóng/mở của hệ thống cổng xếp tự động. Sau một thời gian dài vận hành ngoài trời, các linh kiện này thường gặp sự cố do thời tiết, côn trùng hoặc suy hao linh kiện.
Bài viết này sẽ tổng hợp đầy đủ những thông tin kỹ thuật cần biết giúp bạn chủ động xử lý, cài đặt hoặc thay thế hiệu quả.
1. Nguyên nhân khiến bo mạch và remote cổng xếp bị lỗi
- Tác động thời tiết & côn trùng: Bo mạch lắp trong thùng đầu cổng dễ bị ẩm ướt, thằn lằn, kiến chui vào gây chập cháy mạch điện.
- Xung điện cao: Sét đánh lan truyền hoặc nguồn điện nhà xưởng không ổn định làm cháy tụ, nổ IC xử lý.
- Mất mã kết nối (Desynchronization): Remote sử dụng lâu ngày hoặc bị va đập mạnh dẫn đến lệch tần số, mất dữ liệu mã hóa với mainboard.
- Hỏng phím bấm remote: Than dẫn điện dưới phím bấm bị mòn, pin chảy nước làm hỏng mạch remote.
2. Phân loại Bo mạch và Remote cổng xếp phổ biến
Để thay thế chính xác, bạn cần nắm rõ loại thiết bị cổng xếp đang sử dụng:
|
Thiết bị |
Loại phổ biến |
Đặc điểm kỹ thuật |
|---|---|---|
|
Bo mạch |

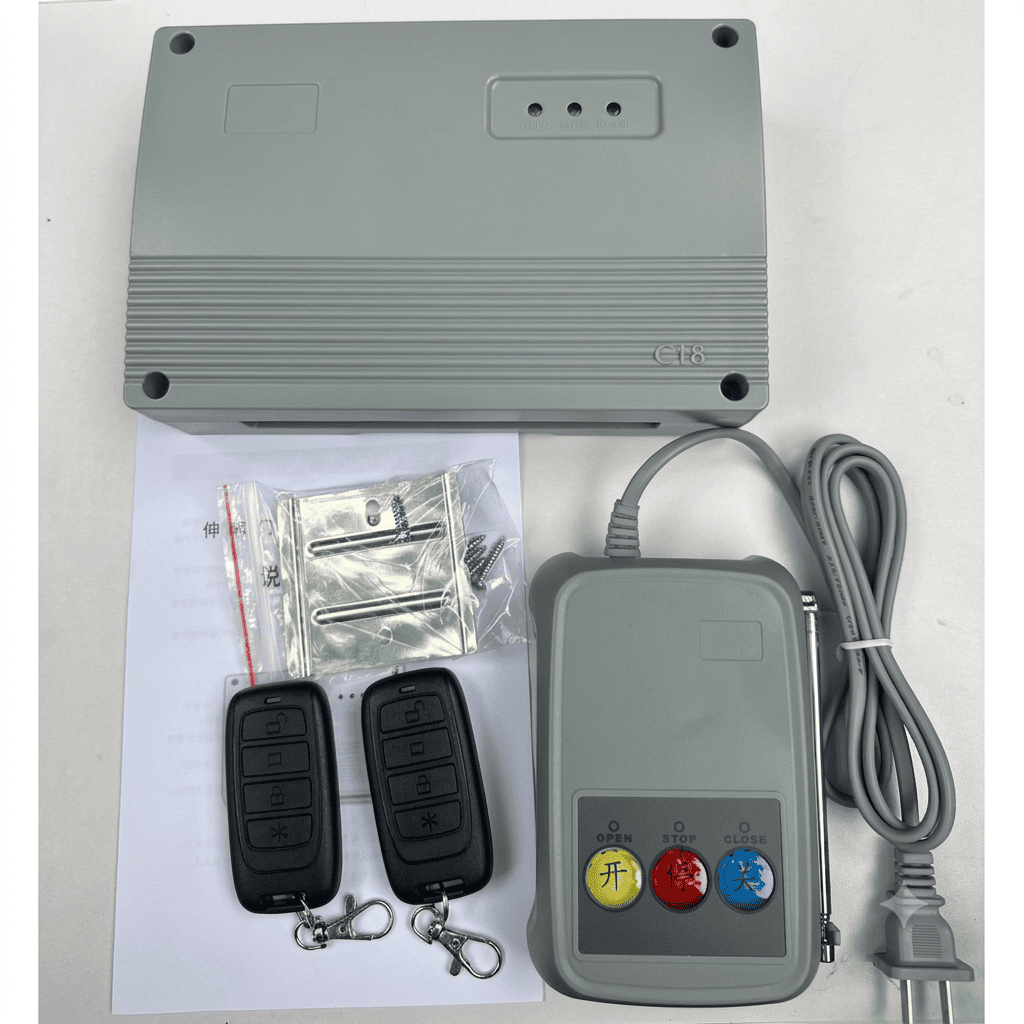

Bo mạch cổng có ray (1 Motor) |
Điều khiển 1 động cơ, nhận tín hiệu từ cảm biến hành trình từ hoặc công tắc hành trình. |
|

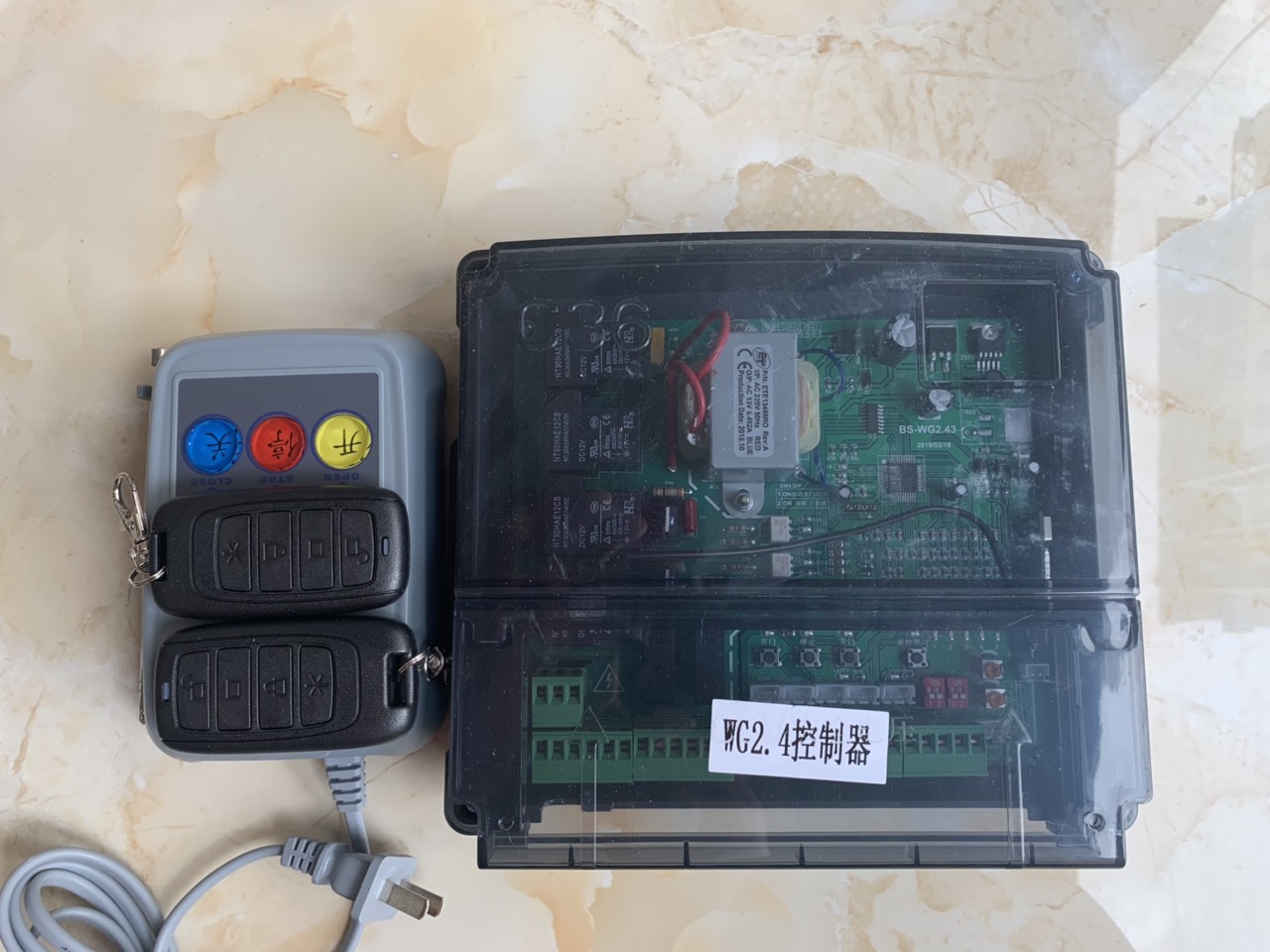

Bo mạch cổng không ray (2 Motor) |
Điều khiển 2 động cơ chạy song song, tích hợp xử lý tín hiệu từ hàng từ cảm biến định hướng. |
|
|
Remote |
Remote Mã Gạt (DIP Switch) |
Gạt mã thủ công 8 số bên trong mạch. Dễ cài đặt nhưng độ bảo mật trung bình. |
|
Remote Mã Học / Mã Nhảy |
Nạp mã trực tiếp qua bo mạch chủ hoặc sao chép tần số. Bảo mật cao, chống dò mã. |
.png)
3. Quy trình cài đặt & Nạp mã Remote cổng xếp đúng cách
Bước 1: Xác định tần số sóng
Kiểm tra thạch anh trên remote cũ hoặc trên bo mạch (thường là 315 MHz hoặc 433 MHz).
Bước 2: Thao tác nạp mã trên Bo mạch
- Mở nắp thùng đầu cổng xếp, tìm nút học mã (Clear/Study hoặc Nút bấm nhỏ trên mạch nhận sóng).
- Nhấn và giữ nút học mã trên bo mạch từ 2 – 3 giây cho đến khi đèn LED báo sáng/kêu tiếng Bíp.
- Nhấn giữ phím bất kỳ trên Remote mới (thường là nút Đóng hoặc Mở). Đèn LED trên mạch nhấp nháy xác nhận đã nạp mã thành công.
Lưu ý: Nếu mất remote và nghi ngờ bị trộm, hãy nhấn giữ nút Study 8-10 giây để xóa toàn bộ bộ nhớ remote cũ trước khi cài remote mới.
4. Những lưu ý quan trọng khi thay thế Bo mạch điều khiển
- Chọn đúng công suất Motor: Bo mạch phải chịu được dòng tải của motor (thường từ 370W đến 750W).
- Kiểm tra thiết bị ngoại vi: Khi thay bo mạch mới, cần kiểm tra luôn hệ thống cảm biến hồng ngoại chống kẹp, cảm biến ngắt hành trình và màn hình LED hiển thị để kết nối đúng sơ đồ chân cắm.
- Chống ẩm tuyệt đối: Khi lắp bo mạch mới, đảm bảo gioăng cao su thùng đầu cổng kín, bổ sung hộp bảo vệ bo mạch để tránh côn trùng.
Kết luận & Tư vấn kỹ thuật
Thay vì thay mới toàn bộ hệ thống động cơ, việc xác định đúng lỗi và thay thế bo mạch hoặc remote cổng xếp sẽ giúp doanh nghiệp tiết kiệm đến 70% chi phí.
Nếu bạn cần hỗ trợ kiểm tra linh kiện, tra cứu mã remote hoặc tư vấn sơ đồ đấu nối bo mạch cổng xếp chính xác theo từng dòng máy, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để được giải đáp nhanh chóng.
